2000吨玻璃钢净化槽成型液压机四角调平系统的应用
2000吨玻璃钢净化槽成型液压机是山东威力重工机床有限公司为客户定做的SMC制品模压成型机，它是对热固性和热塑性DMC、SMC、BMC、GMT、LFT-D等一系列FRP纤维强化塑料/复合材料制品模压成形的设备。本系列液压机具有以下两个特点：首先,其滑块运动速度极快,最高能达800mm/s。进入压制加压阶段后最高可控速度也能达到40mm/s;其次,自动化程度,工艺技术含量高,需保证整个压制过程中压机滑块全台面水平度精度保持±0.1mm之内,用于加工尺寸精度要求高、产品批量大、外观优良的高质量玻璃钢制品。

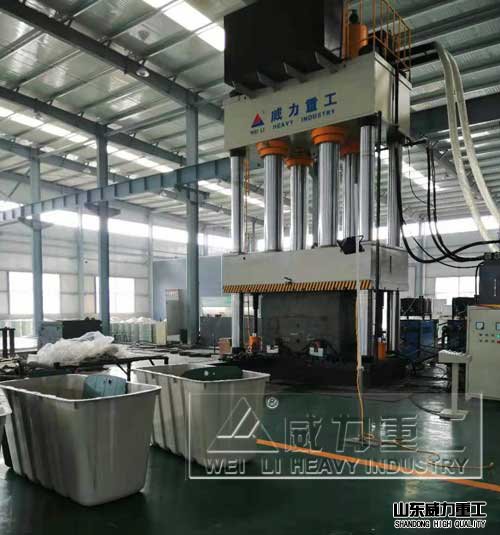

2000吨玻璃钢净化槽成型液压机
针对此类压机的上述两个特点,本文采用被动式四角调平控制方案,即四个单出杆调平液压缸固定在下梁四个边角上,而与运动滑块无任何固定连接,当滑块进入调平行程后(整个调平行程为80mmm),四角调平系统才开始工作,由四个高频响伺服阀作为控制执行机构,实时的调节滑块在压制过程中的平行度。
采用此套系统的优势如下：首先,由于调平液压缸与滑块无任何固定连接方式,避免了滑块在快速下行时调平液压缸刚度不足或者液压缸卡死等问题,且极大地减少了系统的油源供应及能耗。其次,此套四角调平系统采用模块化配置,可根据压机实际的工艺要求选配此套调平系统。但同时也有一些相应的技术难点需要克服,即整个四角调行程只有80mm,而此阶段滑块最高可控速度还能达40mmm/s,且滑块全台面水平度精度保持±0.1mm之内，所以调平控制方法及控制策略将作为重点进行深入研究。
