2000吨铁屑压块机设计比例压力阀用途何在?
2000吨铁屑压块机是山东威力重工机床有限公司为滨州客户定做的废铁屑压块设备,近距离剖析2000吨铁屑压块机设计图纸,我们会发现它与普通三梁四柱液压机稍有不同之处——设计时在主缸调压阀处并联了比例压力阀,采用电液自反馈方式来控制压力的波动范围。那么2000吨铁屑压块机设计比例压力阀有什么意义呢?

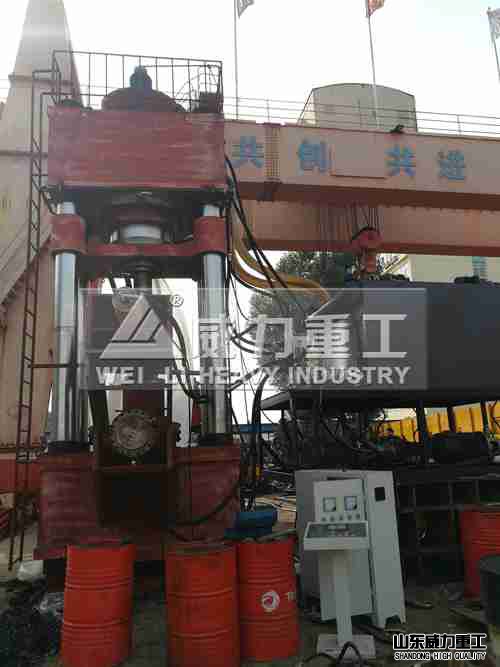

正在试机中的2000吨液压机
针对压块机主缸的压力控制要求,在液压原理外接闭环控制的压力传感器在操作面板上设置和显示实际压力,同时比较两者之间的误差范围。由于3Y1为进口元件,当发生故障需更换或维修时,其采购或维修周期较长。为此,设计了手动调压和比例调压可切换的应急措施。
在主阀块上比例溢流阀3Y1上端截成A、B两油口,下端截成C、D两油口,另外配置了用3Y5电磁方向阀可手动高低压切换调压的P、T出口的备用阀块,当需要用比例压力阀调压时,就将AB、cD两油口相连接;当需要手动调压时,就将AP、TD油口相连接,这样就断开了比例压力阀3Y1的使用,用3Y5方向阀切换实现2000吨铁屑压块机高压范围5-25MPa和低压0~5MPa的调压,以满足应急处理需求。
