大台面三梁四柱油压机

产品分类：三梁四柱液压机

产品简介：有些客户为了加工件的需求，有时候会选用大台面三梁四柱液压机，那么山东威力重工机床有限公司可以为客户量身定做大台面三梁四柱液压机，质量上乘价格钜惠，大台面三梁四柱

订购热线：18306370829

有些客户为了加工件的需求，有时候会选用大台面三梁四柱液压机，那么山东威力重工机床有限公司可以为客户量身定做大台面三梁四柱液压机，质量上乘价格钜惠，大台面三梁四柱液压机定做价格欢迎咨询俞经理18306370829或者0632-5681708.

今天为客户介绍的是一款山西李经理定做的工作台面大小为3000*2500的大台面三梁四柱液压机。型号为YW32-315T,该台液压机公称压力为3150KN,适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热）挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。

大台面三梁四柱液压机是一种很常见的液压机结构形式之一，又称万能液压机，是一种以液压油为工作介质，用来传递能量以实现各种工艺的机器。三梁四柱液压机被广泛应用于机械工业的许多领域，例如在锻压（塑性加工）领域中，可用于自由锻造、模锻、冲压(板料成型）、挤压、剪切、拉伸、弯曲成型及超塑性成型等许多工艺中，也可用于粉末制品、塑料制品、磨料制品、金刚石成型、校正压装、打包、压砖、橡胶注塑成型等不同工业领域。本机器具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。其工作压力、行程范围均可根据工艺需要进行调整。

技术参数			YW32-315
公称压力 KN			3150
滑块行程 mm			600
滑块速度	下行速度Mm/s		100
	工作速度Mm/s		5-12
	回程速度Mm/s		80
开口高度 mm			900
工作台有效尺寸 mm		左右	3000
		前后	2500

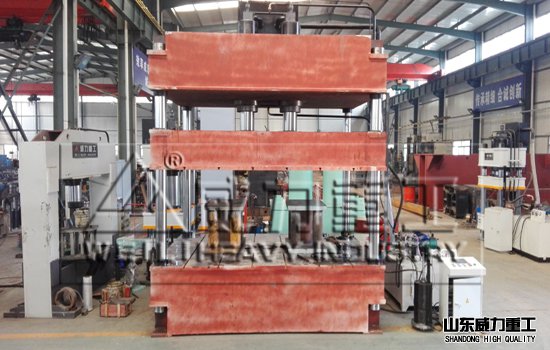

315吨大台面三梁四柱液压机正视图

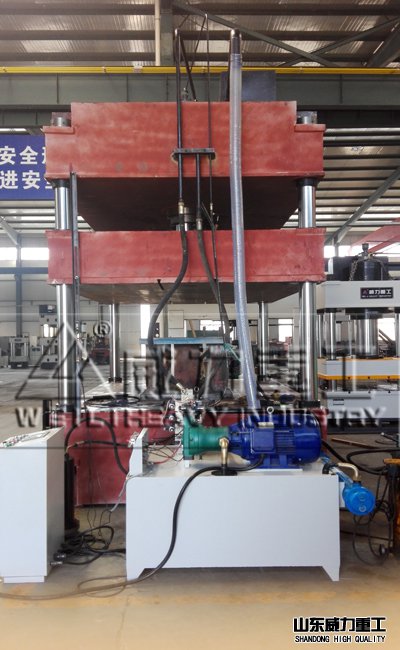

315吨大台面液压机

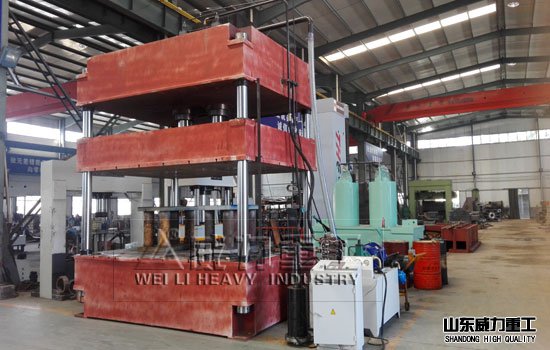

315吨大台面三梁四柱液压机实景

一、大台面三梁四柱液压机主要机械部件、机构：
1.1     机身采用三梁四柱式结构，上梁、工作台通过立柱和紧固螺母、调整螺母结合成一个固定机架，机架精度靠调节螺母调整，具有良好的强度、刚度和精度保持性。
1.2    上梁、工作台、滑块等大件为钢板焊接件，经计算机优化设计，其强度、刚性、结构、防变形性等均满足标准和使用要求，且有充裕的安全系数；采用二氧化碳气体保护焊加手工电弧焊焊接，焊接质量达到要求，通过时效震动处理消除变形应力。
1.3    滑块：箱形结构的钢板焊接件，四柱导向孔处导向套材料为纳米分子复合材料，具有良好的耐麽性和精度保持性。滑块下平面有T形槽用于安装模具。
1.4    上梁：箱形结构的钢板焊接件，内装有主工作油缸，上面装有充液油箱等。
1.5    工作台：钢板焊接结构件，与上梁、滑块通过立柱连成主机。
1.6    油缸：大台面三梁四柱液压机采用五缸设计，布置在上横梁孔内，采用双道进口密封圈密封，导向部分采用焊铜处理，密封好耐磨性强，油缸体的材料为45号锻钢，锻件为3级（GB/13315-1991）锻件经过超声波探伤检测合格，调质处理硬度合格。
1.7    工作台下方有顶出装置，主要用于顶出、退料等工艺，也可用于反拉伸制件的成型工艺。
1.8    立柱：材料为45#锻钢，经调质处理，表面镀硬铬，增加耐磨性能，硬度合格。
1.9    螺母材料为45＃锻钢，与立柱上的螺纹相配，锁紧机身。
1.10  限位装置：位于主机机身右侧，行程开关控制上下极限位置，调节上下限位开关即调节滑块上下运动位置。
二、液压系统：
2.1   本机有独立的液压动力机构，由泵、电机、阀集成块、油箱等组成，动力机构中包括油液过滤，液位显示等多种装置。
2.2   液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点。主缸下腔有二级支承系统，确保在某一元件突然失灵的情况下滑块不会下落。系统设有调压阀，调整主缸上腔压力。
2.3   大台面三梁四柱液压机主油泵为轴向柱塞泵,性能稳定。
2.4   油箱为钢板焊接结构，设有油标便于观测油位，空气滤清器、阀集成块等在油箱盖板上方有序排列。
2.5   主要液压管路采用法兰连接，并设有布局合理的抗震管夹，以防止高压管道的震动和泄漏，管道安装前进行酸洗和钝化处理，以保证油液的清洁度。
2.6   压力表：本机使用抗震压力表，不易损坏，电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到保护作用。
2.7   压力安全：插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。
三、电气系统：
3.1   设有独立的电气控制系统，继电器或PLC控制系统（PLC另加价），采用按钮集中控制。
3.2   本机电源为AC380V，50HZ；指示灯电压为380V。
四、操作系统：
4.1   大台面三梁四柱液压机可实现调整和半自动两种操作方式。
4.2   调整(点动)：操作相应的功能按钮完成相应的动作，每按一次按钮完成相应动作的一次点动，主要用于设备调整及更换模具时。
4.3   半自动：按压工作按钮，完成一次工艺循环。
（半自动动作也可跟据用户要求设定）
4.4   滑块行程由行程控制装置调整。
4.5   主缸由远程调压阀进行调压。
五、安全装置：
5.1   静止及急停按钮：发生异常时按“静止”按钮，动作停止。按“急停”按钮，包括电机停止运行。
5.2   大台面三梁四柱液压机电机控制部分有热保护器、断路器等装置，保护电机过载免受损坏及过流短路保护。
5.3   主缸下腔控制块设有防滑下落装置及安全阀，滑块可静止在任意位置，防止滑块失控下滑。
5.4   超载保护：液压系统回路设有安全阀，油压超过设定值时液压系统自动溢流限压，保护设定值可调，确保压机不会超载工作。
5.5   超压保护：电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到超压保护作用。
