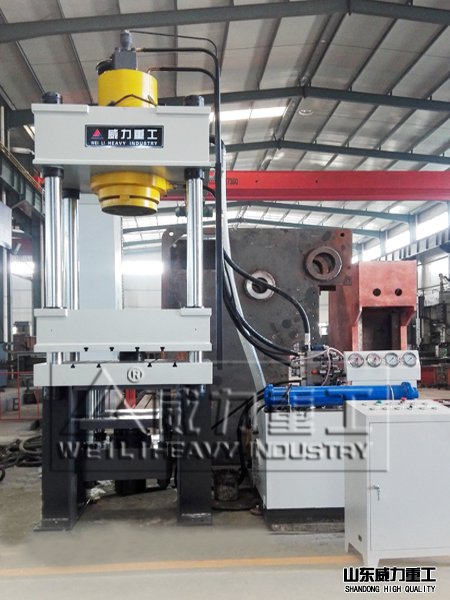

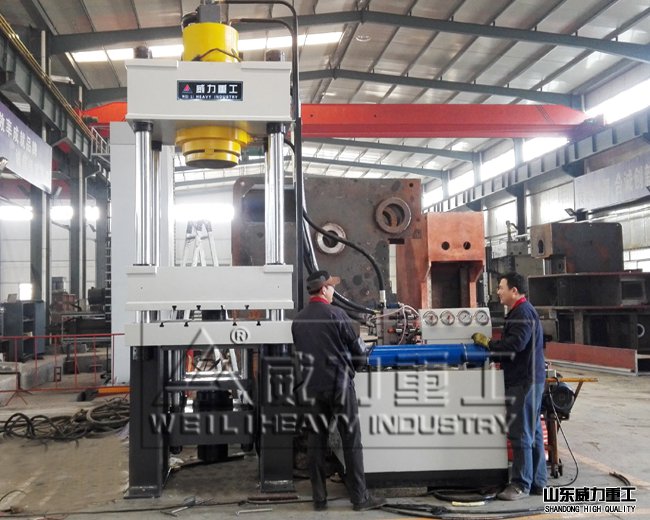

滕州四柱液压机厂家山东威力重工机床有限公司为提高拉伸工艺的成功率,拓宽拉伸工艺的适用范围以及简化薄板冲压的模具结构而开发一种新型液压机——带液压垫三梁四柱液压机,此类液压机在常规单动薄板冲压液压机基础上增设一个含于滑块内部的液压垫.带液压垫三梁四柱液压机液压机将顶出、落料、拉下功能集成于一个上液压垫,同时配合下液压垫使用提高拉伸件的产品质量,降低废品率.接下来为大家介绍一款500吨带液压垫三梁四柱液压机。
|
项目 |
单位 |
YW32-500T |
|
公称压力 |
KN |
5000 |
|
系统压力 |
mpa |
31.5 |
|
液体工作压力 |
mpa |
25 |
|
很大开口高度 |
mm |
700 |
|
滑块行程 |
mm |
600 |
|
工作台有效面积(左右×前后) |
mm |
1500X1200 |
|
压制速度 |
Mm/s |
5-12 |
|
滑块下行/回程速度 |
Mm/s |
100/80 |
500吨带液压垫三梁四柱液压机是在常规单动薄板冲压液压机基础上增设一个含于滑块内部的液压垫.带液压垫三梁四柱液压机液压机将顶出、落料、拉下功能集成于一个上液压垫,同时配合下液压垫使用提高拉伸件的产品质量,降低废品率.

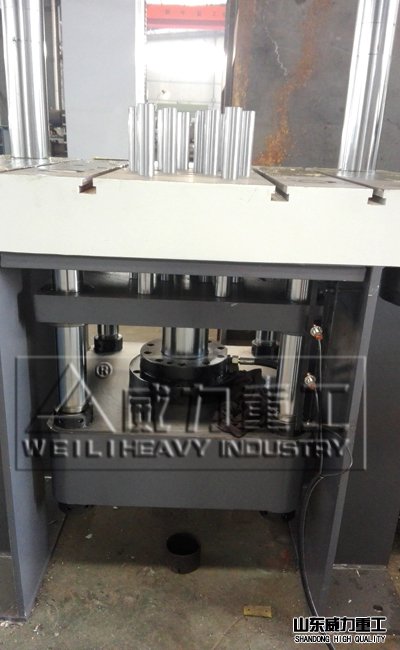

500吨液压垫拉伸成型油压机 液压垫实拍图
带液压垫三梁四柱液压机适用于拉伸、弯曲、成型、冲裁落料、翻边等各种冲压工艺,特别适用以下领域:
●汽车零部件:车身覆盖件,制动片,油箱,底盘,桥壳,保险杆;
●家用电器:洗衣机零件,电饭锅零件,冰箱零件等;
●厨房用具:洗涤槽,壶具,不锈钢用具,其它各种容器;
●其它:拖拉机,摩托车,航天,航空.
山东威力重工专业生产四柱压力机厂家（可根据客户要求特殊定做）销售热线：0632-5680515，18306370978【公司地址：山东省滕州市经济开发区春藤东路999号】
主机系统由上横梁、滑块、工作台、立柱、主油缸和顶出缸（选装）等组成，四根立柱作为主架，上横梁和工作台由锁紧螺母紧固于四立柱两端，形成封闭的机身体。主油缸安装与上横梁的孔中，滑块与主缸活塞杆法兰连接，依靠四根立柱导向作上下运动，滑块内装有导向套，滑块和工作台表面有“T”形槽，用于紧固安装模具。
（1）上横梁、滑块及工作台
上横梁、滑块和工作台是液压机的重要组成部分，上横梁位于主机立柱的上部，用于安装液压油缸，承载液压油缸的反作用力，滑块与主油缸的活塞杆连接法兰相连，通过导向套沿立柱导向面上下往复运动，并通过T型槽固定模具和工装，下横梁是整机的基础部件，也是安装立柱和模具的基础。
我厂生产的三梁四柱液压机三件横梁经计算机优化设计，采用上下封闭的箱式结构，中间加设肋板，受力后应力分布合理，刚性好，强度高，材料选用优质的Q235钢板，经半自动火焰切割，然后拼装，由CO??气体保护焊焊接，经振动时效或回火处理后机械加工而成。

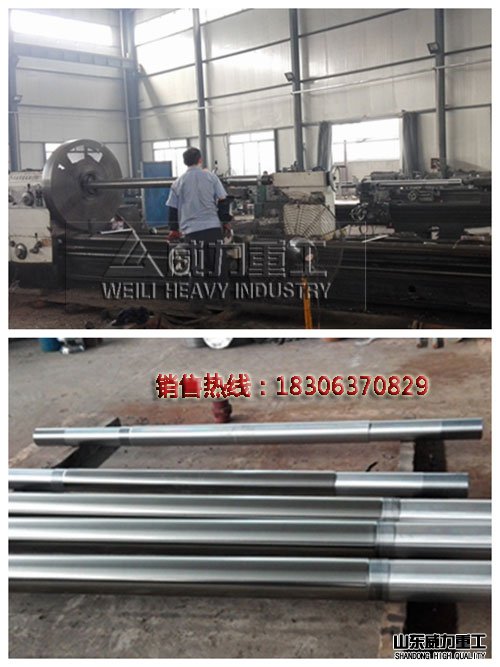

（2）立柱是三梁四柱液压机重要的支撑件和受力件，同时又是活动横梁的导向基准，我厂生产的立柱采用45#圆钢，经机械加工制作而成， 因此具有足够的强度和刚度，立柱导向面电镀硬铬层，精度高，硬度好，表面美观。
螺母与四根立柱配合，用于锁紧上下横梁和调整主机的平行度。材料选用45#无缝钢管，外表面经发蓝处理，共分为锁紧螺母、防松螺母和调整螺母三种，锁紧螺母用于立柱和上下梁的锁紧，防松螺母与锁紧螺母配套使用，防止锁紧螺母在锁紧后的松动，调节螺母位于上横梁的下部用于调节活动横梁相对于下横梁的平行度，三种螺母均采用细牙螺纹，螺母外表面钻有锁紧孔，由专用扳手进行锁紧。

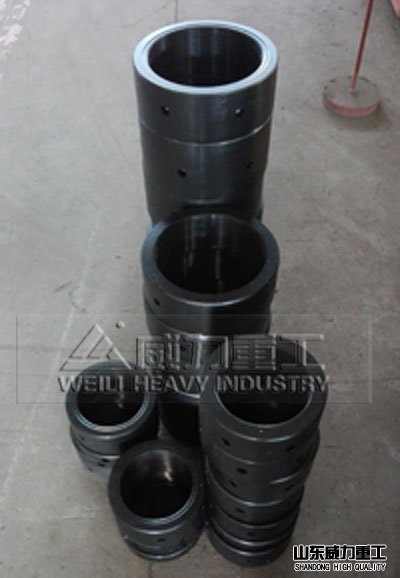

导向套镶嵌在活动横梁的四立柱导向孔内，活动横梁的上下面各四件，用于活动横梁的往复运动导向。导向套采用HT200，内嵌青铜导向带，耐磨性好，导向精度高，导向套上部装有专用防尘圈，防止灰尘和脏物进入导套内表面。
（3）主油缸

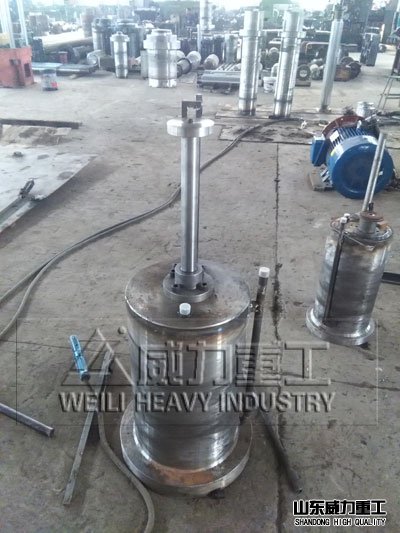

本液压机所有液压缸的缸体、活塞杆均采用优质材料，专业制造。所有主油缸的活塞杆表面都经过严格的热处理，导向部位硬度在HRC45左右。油缸主密封件采用低摩擦阻力、耐高压的新型YX型密封圈，该密封圈采用进口原料（主密封也可根据用户要求采用进口格来圈、斯特封）。活塞杆的运动导向采用承载能力强的非金属耐磨环，避免金属接触可能造成的拉缸现象。
主缸缸体依靠缸口台肩及高强度螺栓紧固于上横梁中心孔内，活塞杆下端用连接法兰与滑块相连接，缸口导套作导向用，活塞头部装有方向相反的“YX”形孔用密封圈以及导向带，在缸内形成两个油腔，缸口导套部分也装有“YX”形轴用密封圈、导向带以及“O”型密封圈，借助法兰锁紧以保证下腔密封，主缸尾部大孔内安装充液阀。
（4）顶出缸（选装）
顶出缸装于工作台中心孔内，用锁紧螺母固定，结构和主缸基本相同。油缸结构仍为活塞缸，仍采用YX密封圈+非金属耐磨环密封形式，保证工作可靠、长使用寿命及便于维修。顶出缸的活塞杆经调质处理，表面镀硬铬，镀铬深度0.05mm，防止顶出缸在恶劣环境下锈蚀。
