　　4500吨不锈钢防盗门门板压花机

　　4500吨不锈钢防盗门门板压花机是山东威力重工机床有限公司结合市场需求以及数十年的液压机生产经验专门为防盗门、钢木门、室内门、不锈钢门、大铁门成型定做的专用液压机，本机为双动门板压花机，适合反凸花型、花型深度比较深的花型的拉伸成型，所拉伸的门板花型图案立体效果很强，图案非常清晰，做出来的防盗门、室内门美观漂亮，门板平整，质量好！

　　本机械适用于各大防盗门生产厂家和钢材批发市场，冲压各种花型防盗门面板，不锈钢门板，室内门门板，它具有快速，安全可靠，节约能源，产品美观，成本低等优点。该设备压花效果特好，图案清晰，立体感强。本压花机为公司资深工程师根据多年设计经验，不断更新创新，设计合理操作简单易学，一般工人几分钟就可以学会操作，整机构造让人感觉没有复杂的地方，压板效果特好，欢迎各地朋友前来考察洽谈。4500吨不锈钢防盗门门板压花机价格以及技术方案咨询山东威力重工袁经理18306370829（手机号同微信号）

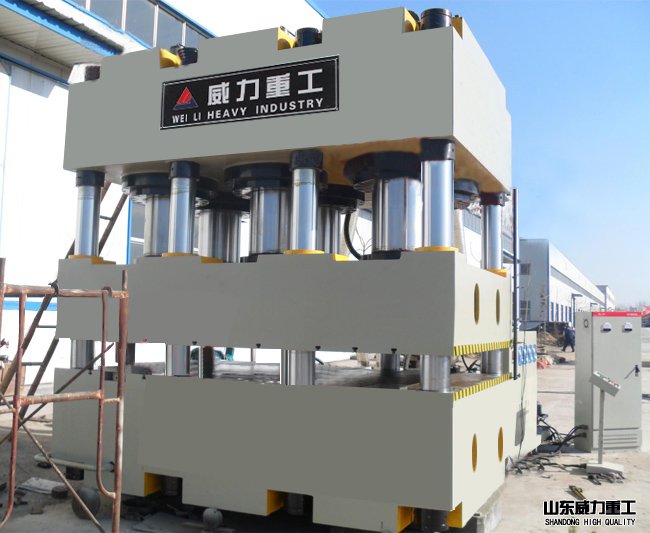

4500吨不锈钢防盗门门板压花机

　　4500吨不锈钢防盗门门板压花机主要结构及功能

　　压机主要由主机、液压控制系统、电气控制系统、和安全防护系统等组成。

　　1、主机部分：

　　1.1机身

　　机身由上横梁、活动横梁、下横梁，8根立柱组成。进行去应力处理，缸体采用45#锻件。活塞杆50#锻钢离子氮化。硬度达到HRC45-50

　　1.2主油缸

　　主油缸采用活塞式结构，油缸缸体采用优质碳素钢锻件，油缸内表面经过珩磨、滚压工艺，使液压油缸具有足够的强度和刚度。柱塞杆采用优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC42～50之间。油缸密封采用优质密封元件，确保密封性能可靠，使用寿命长。

　　1.3立柱

　　立柱采用45#中碳钢，进行调质处理，表面淬火处理，电镀硬铬层厚0.04mm~0.05mm。

　　2、液压控制系统

　　液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成，借助于电气控制系统完成对液压机各种动作的控制。

　　2.1液压系统主油泵选用250YCY14-1Bx2台系列恒功率轴向柱塞变量泵，先导阀采用山东济宁系列阀，可大大提高压机动作的稳定性及可靠性。

　　2.2液压主控系统采用二通插装阀集成系统。该系统具有结构紧凑、响应快、内泄小、动作灵敏可靠、流量大、抗污染能力强，使用维护方便，寿命长等优点。

　　2.3液压系统的充液回路选用常闭式充液阀，滑块快下时靠充液阀吸油，快速下降速度由油缸下腔油路中的插阀控制调节。

　　2.4冷却过滤系统

　　液压系统中设有独立的油液水冷却过滤装置，以保证油液的工作温度及清洁度。

　　2.5油箱

　　液压控制系统的油泵电机组和液压控制阀块在油箱上平面有序排列。油箱为钢板焊接结构，油箱侧面开有窗口以便清洗油箱，其上还安装有油位油温计、空气滤清器等，油箱安装时进行酸洗、钝化和防锈处理。

　　2.6管路

　　液压管路系统密封可靠，高压管路连接采用高压法兰和优质密封元件，可有效地防止渗漏。管路布置整齐，并设置足够抗震管夹，可有效地减少和控制管路振动。管路安装时进行酸洗钝化处理。

　　3、电气控制系统

　　电气控制系统分为动力系统和控制系统两部分，动力部分包括控制总电源，各个电动机的启停及保护开关等，大功率电动机起动采用星型三角降压依次起动，电源采用三相四线制，AC380V，50HZ，先导电磁阀电压为直流DC24V。

　　控制部分包括电气箱、操作箱和移动按钮站，电气箱放在地面上,可完成对该机的全部动作的控制，操作箱可完成该机的全部动作的操作，操作箱上设有液压机各部分动作的操作按钮、功能转换开关、各个电机的启停按钮等。

　　4.涂漆与防护

　　油漆颜色为乳白色，滑梁为橘红色，也可根据客户提供色板确定，压机各零部件在涂漆前应除尽表面的氧化物、焊渣及油污，漆前处理表面应达到GB8923-88A-BSa2.5级，之后涂装环氧类防锈漆底和面漆，底、面漆漆膜厚度≥70um，出厂前应做好所有外露加工面的防锈保护措施。

　　5、安全装置

　　5.1压机设置急停按钮，发生异常时按“按“急停”按钮，包括电机均停止运行。压机立柱四角均设有急停按钮。

　　5.2双手操作按钮：双手下行同步时限0.5~1S。

　　4500吨不锈钢防盗门门板压花机主要技术参数：

序号	项目		单位	规格
1	主缸公称力		KN	5000x6
2	回程力		KN	2000
3	顶缸力		KN	5000x3
4	液体最大工作压力		MPa	25
5	主缸有效行程		mm	500
6	回程行程		mm	550
7	顶缸行程		mm	150
8	最大开口高度		mm	800
9	工作台有效面积	左右	mm	2600
		前后	mm	2800
10	液压垫有效面积	左右	mm	2510
		前后	mm	2800
11	滑块速度	快下	mm/s	260
		压制	mm/s	6
		回程	mm/s	200
		顶出	mm/s	15
		退回	mm/s	75
12	主电机功率		KW	37x2台	6级
