YW28双动薄板拉伸液压机

产品分类：拉伸液压机

产品简介：【威力重工】YW28双动薄板拉伸液压机采用四梁四柱式拉杆预紧结构，使机床具有良好的刚性；滑块采用四角八面导轨，导向精度高，抗偏载能力强；设有全吨位冲裁缓冲装置

订购热线：18306370829

【威力重工】YW28双动薄板拉伸液压机采用四梁四柱式拉杆预紧结构，使机床具有良好的刚性；滑块采用四角八面导轨，导向精度高，抗偏载能力强；设有全吨位冲裁缓冲装置，低噪声可替代机械压力机；配有转动工作台，液压垫独立系统；电气采用进口ＰＬＣ控制。该机系列不仅适合深拉伸，还可完成浅拉伸、冲裁落料、翻边等所有冲压工艺，尤其在汽车零部件制造领域有着广阔的用武之地，若配套相应的模具，可生产汽车车身覆盖件、制动片、油箱、底盘、桥壳、保险杠等。

YW28系列双动薄板拉伸液压机

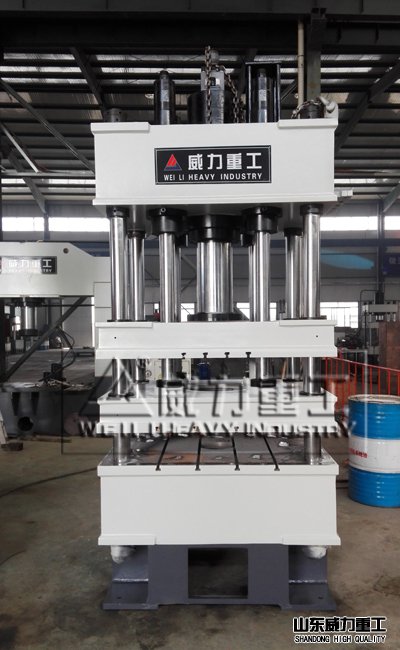

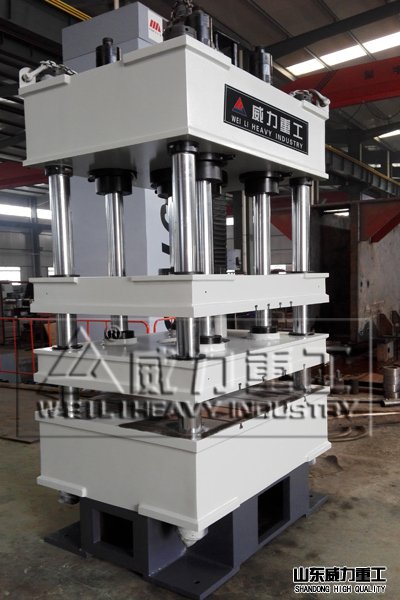

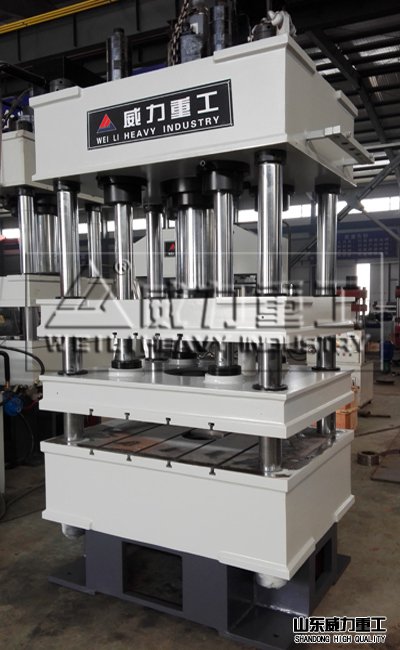

双动薄板拉伸液压机图片

序号	参数名称		单位	YW28－系列四柱式双动拉伸液压机
序号	参数名称		单位	40/63	63/100	200/300	315/400	400/630	500/800	630/1030	1200/2000	2000/2600
1	公称力		KN	630	1000	3000	4000	6300	8000	10300	20000	26000
2	拉伸力		KN	400	630	2000	3150	4000	5000	6300	12000	20000
3	压力		mm	300	400	1000	800	2300	3000	4000	8000	6000
4	顶出力		Mpa	190	190	400	630	1000	1000	2000	4000	1000
5	液体很大压力		mm	25	25	25	25	25	25	25	25	25
6	拉伸滑块行程		mm	500	600	700	800	800	1000	1300	1350	2000
7	压边滑块行程		mm	300	300	400	400	800	1000	1300	1350	2000
8	拉伸滑块尺寸	左右	mm	560	720	1000	1260	1400	3000	1900	2000	2000
8	拉伸滑块尺寸	前后	mm	500	580	900	1200	1400	2200	1500	1950	1800
9	拉伸滑块尺寸	左右	mm	560	720	1000	1260	1400	3000	2600	3000	3500
9	拉伸滑块尺寸	前后	mm	500	580	900	1260	1400	2200	2200	2500	3500
10	工作台有效尺寸	左右	mm	560	720	1000	1260	1400	3000	2600	3000	3500
10	工作台有效尺寸	前后	mm	500	580	900	1200	1400	2200	2200	2500	3500
11	拉伸滑块开口高度		mm	1100	1300	1400	1500	1700	1800	2000	2600	4500
12	压边滑块开口高度		mm	700	800	900	1000	1150	1800	2000	2400	4500
13	拉伸滑块行程速度	空载下行	mm/s	120	120	100	100	100	100	100	100	100
		工作	mm/s	20	12-14	15	10	12	12	10-12	10	10
		回程	mm/s	100	120	52	60	80	100	80	80	80
14	机器外形尺寸	左右	mm	2500	4000	4000	4500	5600	5800	5700	7000	8000
		前后	mm	1500	2000	2000	2800	3000	3000	2800	2800	3800
		高度	mm	3200	4100	4400	4600	5500	6400	7400	9500	8800
15	电机功率		KW	5.5	7.5	15	22	30	50	60	154	154

注：由于我公司产品不断更新，如有参数不正确，可咨询在线客服或电询销售人员。7*24服务：18306370829

YW28系列双动薄板拉伸液压机低能耗、高效率、机款新颖。设有安全保护装置、自动计数功能。其活动横梁二段速度控制：空载快速、工进慢速靠模、拉伸。主缸、压边缸具有上下限位保护，上下限行程位置设定简单、方便、快捷！

　　YW28系列双动薄板拉伸液压机机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品；

　　YW28系列双动薄板拉伸液压机油缸采用整体锻打并经精密研磨，高压状态下使用可靠性高。

　　YW28系列双动薄板拉伸液压机四柱采用高强度材料制作，表面镀硬铬，耐磨性好。

　　YW28系列双动薄板拉伸液压机可安装上、下退料缸，适用冷挤压产品退料要求。

YW28双动薄板拉伸液压机用途：主要用于板材的深拉伸工艺，例如制造各种容器及汽车大型的覆盖件等，双动拉伸液压机的主要结构特点是有内外两个活动横梁，拉伸动梁装在里面，压边动梁装在外边。在进行双动拉伸的时候，拉伸动梁和压边动梁可一起快速下降，接近工件时改为慢速下降，当压边动梁压住工件四周时，压边动梁不在下降而变为保压状态。此时，拉伸动梁继续下行进行拉伸。拉伸工艺完成后，拉伸动梁可实现保压延时、卸压和快速回程，压边动梁相应也卸压和快速回程，然后液压垫和顶杆将工件顶出拉伸液压机出来设置液压垫。

　　YW28双动薄板拉伸液压机的操作方式

　　1、双手按钮操作制；

　　2、加装导板式导向（加装双导柱式导向）

　　3、加设长方形压头。尺寸：300200，设有X形对角“T”型槽，“T”型槽宽14mm，可安放M12“T”型螺丝。

　　YW28双动薄板拉伸液压机的质量标准：

　　1、液压系统按GB3766-83《液压系统通用技术条件》

　　2、液压机的安全按JB3915-85《液压机安全技术条件》

　　3、液压机的精度按GB9166-88《四柱油压机精度》

　　4、液压机设计制造按JB3818-1999《液压机技术条件

　　5、配电柜按GB50054-95《低压配电设计规范》

　　6、液压机噪音按JB9967-99《液压机噪声限值》
