框架式液压机是如何进行装配的?

责任编辑:[山东威力重工]人气:-发表时间:2021-06-15
  框架式液压机是如何进行装配的?

  为实现制造便捷及安装方便,目前常见的液压机为分体结构,各部件加工完成后再组装,但是这种结构的后期安装要求高,需要反复调整设备精度且整体刚度差。整体框架液压机是目前推广的一种液压机,其框架为整体结构,安装相对分体结构的方便。

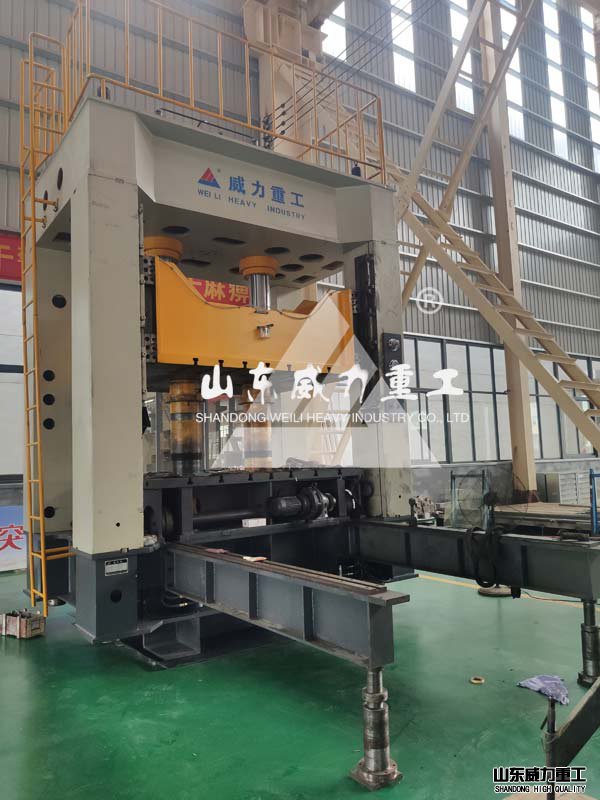

630吨框架式伺服液压机
630吨框架式伺服液压机

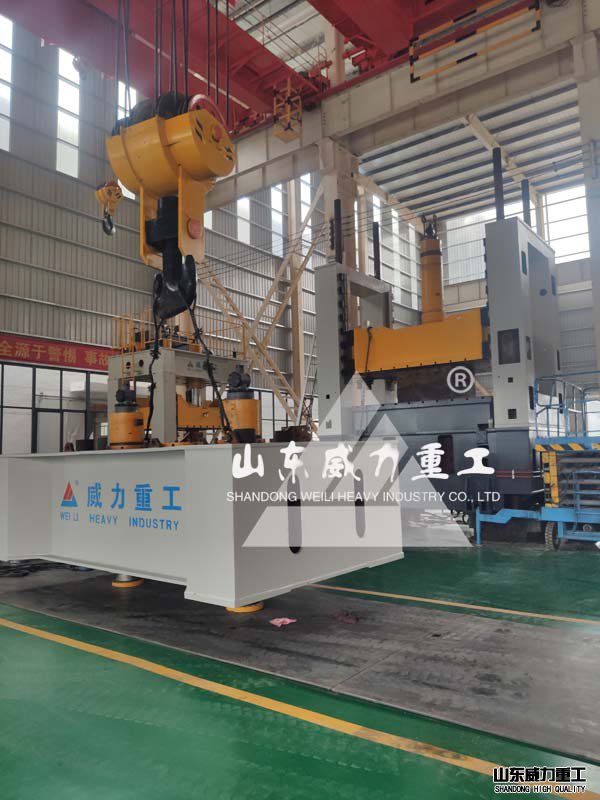

框架式液压机装配现场图
框架式液压机装配现场图
  整体框架液压机滑梁的安装方法一般采用将滑梁置于已加工完的整体框架液压机居中位置、测量滑梁四角八面分别与四立柱导轨面距离大致相等,紧接着配作液压缸活塞杆下连接盘与滑梁上平面的螺孔并紧固,然后安装滑梁四角的滑板和锲块,这种装配方法的不足之处有三,其一,很难保证整机精度,既滑梁下面与下梁台面的平行度,其次,很难使滑梁沿四柱导轨上下往复工作时不与液压缸活塞杆上下运动时相干涉,再之,由于滑板锲块等件的加工累积误差,四锲块锲入或外露的长度不均匀或需修正费工费时。

  为此,山东威力重工机床有限公司更新升级装配技术,解决整体液压机的整体结构安装不方便及滑梁的安装精度问题。安装整体框架液压机方法,包括以下步骤,

  1)、等高块安装:用四支等高块置于下梁上面上,分别贴紧导轨板并支撑滑梁下面;

  2)、安装滑板和锲块:滑板用螺钉紧固在滑梁上、将锲块塞入滑板的斜面和滑梁的安装槽侧面之间,调整滑梁位置,使得四锲块锲入或外露的长度均匀,调节滑板固定螺栓保持滑板与导轨板有少量间隙;

  3)、刮研滑梁与连接盘结合面:将滑梁上侧面与连接盘结合面刮研、并紧密贴合,用螺钉将连接盘紧固在滑梁上。

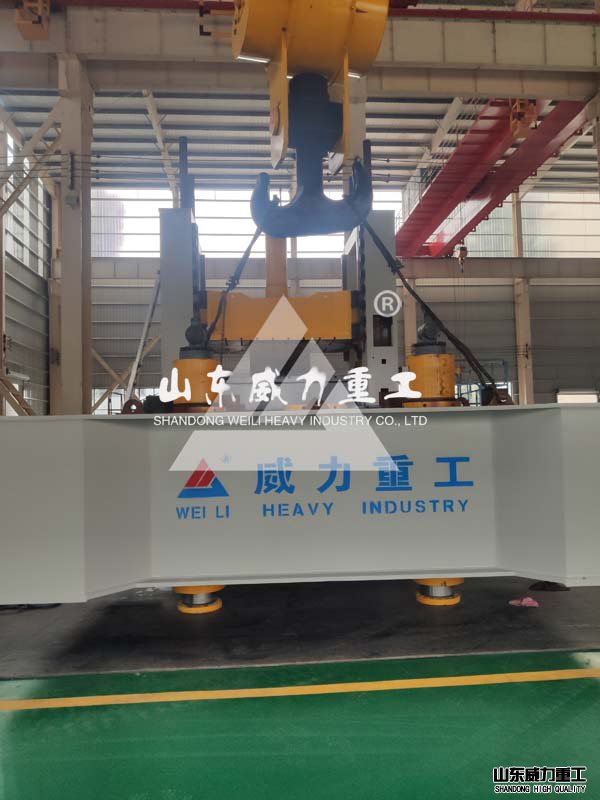

带移动工作台液压机装机现场图
带移动工作台液压机装机现场图
  作为优选,等高块安装前还包括以下步骤,

  1)、整体框架调平:将整体框架液压安装并进行调平;

  2)、制作等高块:将四支等高块并排点焊在一起同时加工,精磨上下端面,保证等高。

  本发明的优点在于:

  1)、采用整体的框架作为机体,合理设置各部件结构,使整体框架液压机便于安装。

  2)、采用滑梁整体安装思路,用四支等高块置于下梁上与滑梁之间,用初始条件保证了最终要求的框架液压机的平行度,用这种安装方法和顺序使滑梁沿四柱导轨上下往复工作时不与液压缸的活塞杆上下运动时相干涉。
