500吨四柱液压机液压系统故障如何检修？
500吨四柱液压机液压系统中出现故障较多的现象是:异常噪声,无压力或压力不足;运动部件受损等，由于液压系统内部的情况无法靠肉眼观察,一般难以马上判断出产生故障的主观原因及故障部位。因此当出现故障时,先不要盲目拆开设备,而要在弄清液压原理图。

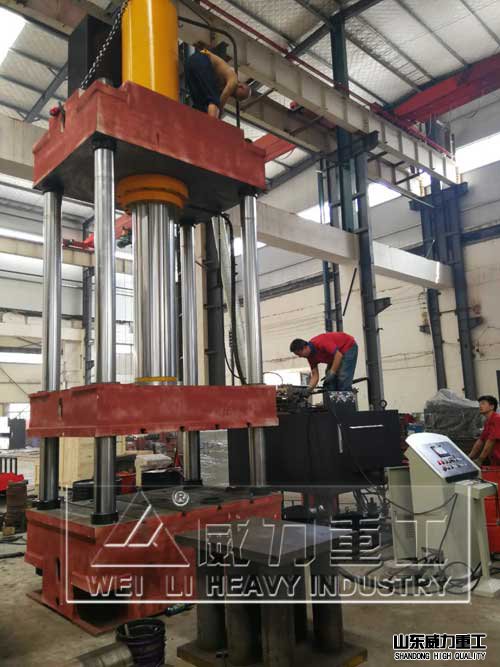

500吨四柱液压机车间装配图
该系统采用“主、辅两泵”供油方式，主液压泵l是一个高压、大流量、恒功率控制的压力反馈变量柱塞泵，远程调压阀5控制高压溢流阀4限定系统最高工作压力，其最高压力可达32MPa；辅助泵2是一个低压小流量定量泵（与主泵为单轴双联结构），其作用是为电液换向阀、液动阀换向和液控单向阀的控制油源，泵2的压力由低压溢流阀3调定。液压机工作的特点是上缸竖直放置，当上滑块组件没有接触到工件时，系统为空载高速运动，当上滑块组件接触到工件后，系统压力急剧升高，且上缸的运动速度迅速降低，直至为零，进行保压。该系统的工作原理如下：

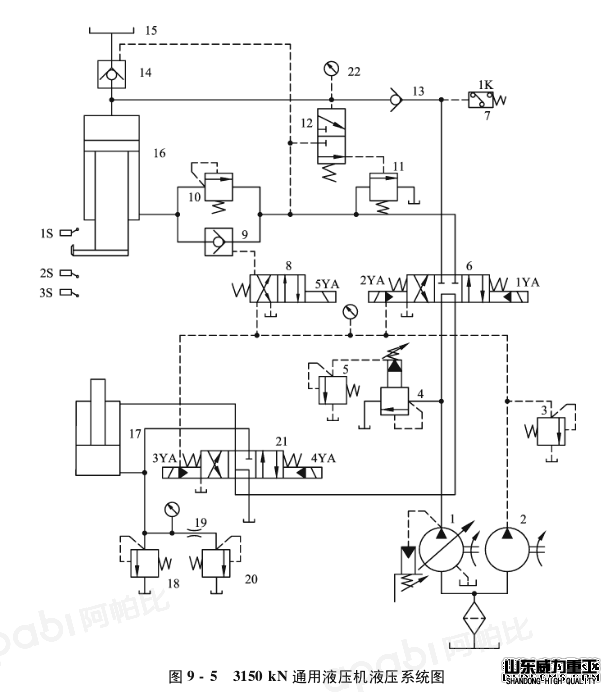

四柱液压机液压系统原理图
1）启动
按下启动按钮，主泵1和辅助泵2同时启动，此时系统中所有电磁铁均处于失电状态，主泵1输出的油经电液换向阀6中位及电液换向阀21中位流回油箱（处于卸荷状态），辅助泵2输出的油液经低压溢流阀3流回油箱，系统实现空载启动
（2）上液压缸快速下行
按下上缸快速下行按钮，电磁铁1YA、5YA得电，电液换向阀6换右位接入系统，控制油液经电磁阀8右位使液控单向阀9打开，上缸带动上滑块实现空载快速下行。此时系统的油液流动情况为：
进油路主泵1→电液阀6右位→单向阀13→上缸16上腔。
回油路上缸16下腔→液控单向阀9→换向阀6右位→换向阀21中位→油箱。
由于上缸竖直安放，且滑块组件的重量较大，上缸在上滑块组件自重作用下快速下降，此时泵1虽处于最大流量状态，但仍不能满足上缸快速下降的流量需要，因而在上缸上腔形成负压，上部油箱15的油液在大气压力作用下，经液控单向阀14（充液阀）进入上缸上腔，实现对上缸上腔的补油
（3）上缸慢速接近工件并加压
当上滑块组件降至一定位置时（事先调好），压下行程开关2S后，电磁铁5YA失电，阀8左位接入系统，使液控单向阀9关闭，上缸下腔油液经背压阀10、换向阀6右位、换向阀21中位回油箱。时，上缸上腔压力升高，充液阀14关闭。上缸滑块组件在泵1的压力油作用下慢速接近要压制成型的工件。当上缸滑块组件接触工件后，由于负载急剧增加，使上腔压力进一步升高，压力反馈恒功率柱塞变量泵1的输出流量将自动减小。此时系统的油液流动情况为：进油路主泵1→换向阀6右位→单向阀13→上缸16上腔。回油路上缸16下腔→背压阀10→换向阀6右位→换向阀21中位→油箱。
（4）保压
当上缸上腔压力达到预定值时，压力继电器7发出信号，使电磁铁1YA失电，换向阀6回中位，上缸的上、下腔封闭，由于阀充液14和单向阀13具有良好的密封性能，对上缸上腔实现保压，当上腔压力降低到电接触压力表22调定压力，电接触压力表22发信息，1YA通电，液压泵1供油，压力达到电接触压力表调定压力，压力表22发信号，1YA断电，这一过程持续到时间继电器发信号为止。在上腔保压期间，主泵1经由换向阀6和换向阀21的中位后卸荷。
（5）上缸上腔泄压、回程
上缸上腔泄压、当保压过程结束，时间继电器发出信号，电磁铁2YA得电，换向阀6左位接入系统。由于上缸上腔压力很高，液动换向阀12上位接入系统，压力油经换向阀6左位、液动换向阀12上位使外控顺序阀11开启，此时泵1输出油液经顺序阀11流回油箱。泵1在低压下工作，由于充液阀14的阀芯为复合式结构，具有先卸荷再开启的功能，所以充液阀14在泵1较低压力作用下，只能打开其阀芯上的卸荷针阀，使上缸上腔的很小一部分油液经充液阀14流回油箱15，上腔压力逐渐降低，当该压力降到一定值后，液动换向阀12下位接入系统，外控顺序阀11关闭，泵1供油压力升高，使阀14完全打开，此时，系统的液体流动情况为：
进油路泵1→换向阀6左位→单向阀9→上缸下腔；
回油路上缸上腔→充液阀14→上部油箱15。
（6）上缸原位停止
当上缸滑块组件上升至行程挡块压下行程开关1S，使电磁铁2YA失电，换向阀6中位接入系统，液控单向阀9将主缸下腔封闭，上缸在起点原位停止不动。液压泵1输出油液经换向阀6、换向阀21中位回油箱，泵1卸荷
（7）下液压缸顶出及退回
下液压缸顶出及退回
当电磁铁3YA得电，换向阀21左位接入系统。此时的液体流动情况为：进油路泵1→换向阀6中位→换向阀21左位→下缸17下腔；回油路下缸17上腔→换向阀21左位→油箱。下缸17活塞上升，顶出压好的工件。当电磁铁3YA失电，4YA得电，换向阀21右位接入系统，下缸活塞下行，使下滑块组件退回到原位
（8）浮动压边
有些模具工作时需要对工件进行压紧拉伸，当在压力机上用模具作薄板拉伸压边时，要求下滑块组件上升到一定位置实现上下模具的合模，使合模后的模具既保持—定的压力将工件夹紧，又能使模具随上滑块组件的下压而下降（浮动压边）。这时，换向阀21处于中位，由于上缸的压紧力远远大于下缸往上的上顶力，上缸滑块组件下压时下缸活塞被迫随之下行，下缸下腔油液经节流器19和背压阀20流回油箱。
使下缸下腔保持所需的向上的压边压力。调节背压阀20的开启压力大小即可起到改变浮动压边力大小的作用。下缸上腔则经换向阀21中位从油箱补油。溢流阀18为下缸下腔安全阀，只有在下缸下腔压力过载时才起作用。
因此,掌握500吨四柱液压机液压系统原理图,迅速解决液压系统的故障问题,确保四柱液压机的正常使用就显得十分重要。
